磨煤機石子煤恒壓無塵排放裝置
概述
在現代燃煤發電廠中，中速磨煤機排出的廢棄物—石子煤的清理成為較大的難題，傳統的人工清理、機械清理、水力清理都難以達到理想的效果。我公司的科技人員經過調研和創新、結合專業技術消化吸收了國內外的先進技術，成功地開發出符合現代燃煤電廠使用要求的環保、節能新型產品：石子煤等壓排放裝置。石子煤等壓排放裝置是基于減低磨煤機維護工作量，節約輔助設備的水、電能耗，改善石子煤排放工作環境，維護磨煤機正常運行而全新設計的產品。改進了移動石子煤斗，提高機械化程度，減輕工人勞動強度，解決了卸料工程中的密封問題，減少對生產場所造成的環境污染。配合專用叉車將石子煤移動斗整個運出廠房，外運至排放場地，同時在叉車上配置旋轉器，以解決傾倒問題，使得該方式優點更加突出。
產品應用

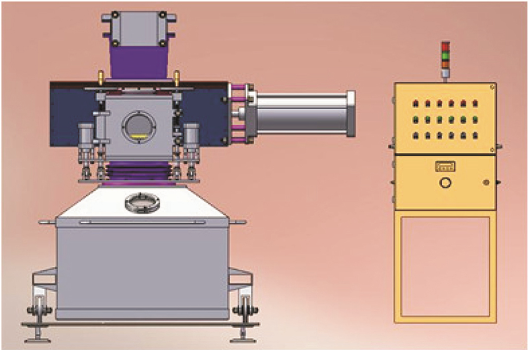

石子煤恒壓無塵排放裝置，改變了原來系統敞口收集石子煤現象，通過設置密封裝置，系統將排渣箱移至密封裝置下面使得密封置與排渣箱的排渣接口密封配合時，整個排渣過程能夠在完全封閉的條件下進行，從而能夠避免排渣過程中的揚塵現象;為了保證系統密封斷開時不出現噴粉現象，系統核心設備氣流引射負壓裝置可以將排渣箱的密閉空間內的壓力釋放并吸走密閉空同內的正壓粉塵氣流，該氣流引射負壓裝置無需電力驅動，利用現場的壓縮空氣即可產生強大的負壓效果，保證了整套系統的可靠性。根據部分電廠石子煤有燃現象，系統可以設置噴淋裝置，而通過噴水不僅可以進一步消除揚塵現象，而且能夠避免煤矸石自燃現象的發生，因此，采用密封排渣裝置加上負壓和噴水處理，再將排渣箱從密封裝置下面移走之前已經杜絕了浮塵和煤矸石自燃現象的發生，因此，也就不用擔運送排渣箱的過程中會揚塵或引燃周邊的設備;同時系統在移動推車下設計安裝有承重力感應器，通過四合一接線模塊，將實時料位準確顯示并發送給系統控制柜，及時對石子煤進行傾倒處理，徹底避免石子煤堆積的問題。裝滿石子煤的小車可以通過專用叉車進行傾倒不需要人工處理。針對暫存箱過渡開放式人工排放系統，系統可降低95％以上的粉塵污染，減少85％的勞動力輸出。而且，改造后的石子煤排放裝置，具備高精度計量設施，即可以做到遠近距料位報警，還可以累積磨煤機每小時的石子煤排放量，從而有利于有效判斷磨煤機動靜環運行狀態。
工作流程
單套裝置的石子煤收集箱是根據磨煤機石子煤排放量進行合理配置的，一般每臺磨媒機配備兩個石子煤轉運箱，在第一個石子煤箱滿箱報警后，關閉裝置二次放料閥，通過密封箱體頂部氣流引射負壓裝置進行抽吸裝置中的余壓，啟動液壓推桿上行，使密封環脫離移動推車斷面，更換移動推車后，重新壓緊密封，開啟二次放料閥，進入二災石子煤收集流程。
系統特點
●采用系統設計理念，設備配置更加合理，控制過程更加可靠，能夠徹底解決石子煤排放的污染問題。
●采用全通道無阻礙結構閥門，確保閥門動作可靠。
●排放隔離閥關閉采用自動調節控制，大大增加排放隔離閥關閉可靠性。
●稱重系統采用毎次空重稱量并記錄，消除其它因素可能產生的誤差，確保稱重系統可靠性，避免測量誤報現象的發生。
●自動泄壓濾塵，減少工人勞動量，有效防止泄壓污染，確保系統工作過程無塵泄露。
●密封伸縮頭特殊結構，內部采用金屬耐磨伸縮管，有效防止石子煤落料對伸縮頭的磨損，消除石子煤高溫對外部伸縮頭橡膠部件的損壞；外部采用的復合膠質伸縮管，確?？s部分的密封性，首次采用雙層結構的伸縮頭，大大增加伸縮頭的使用壽命。
